艾力绅故障码:P0222详细介绍如下

故障所属系统范围:暂无

适用车型:艾力绅

中文含义解释:
P0222:TP传感器B电路电压低

英文含义:暂无

P0222故障码相关知识:

暂无

故障原因和影响

(汽车维修技术网 原创 https://www.QcwxJs.com/)

建议及解决方法
01 将点火开关旋至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS在数据表中检查TP传感器B。是否约为0.3V或更低?
是,进行步骤04。
否,间歇性故障,此时系统正常。检查节气门体与PCM的端子之间是否连接不良或松动。
04 使用HDS检查未确定的DTC或已确认DTC。是否同时显示DTCP0122和P0222?
是,进行步骤10。
否,进行步骤05。
05 将点火开关旋至LOCK(0)位置。
06 断开节气门体6芯插头。
07 使用HDS短接SCS线。
08 断开PCM插头C(49芯)。
09 检查节气门体6芯插头4号端子与车身搭铁线之间的导通性。
艾力绅P0222故障码怎么消除 艾力绅故障码P0222排除方法
是否导通?
是,排除节气门体与PCM(C21)端子的导线短路故障,然后进行步骤18。
否,进行步骤23。

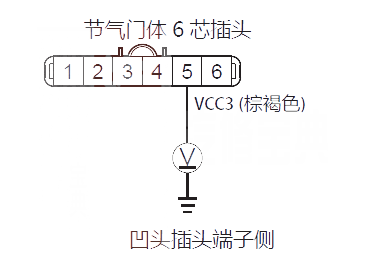

10 测量节气门体6芯插头5号端子与车身搭铁线之间的电压。
艾力绅P0222故障码怎么消除 艾力绅故障码P0222排除方法
是否约为5V?
是,进行步骤16。
否,进行步骤11。
11 将点火开关旋至LOCK(0)位置。
12 使用HDS短接SCS线。
13 断开PCM插头C(49芯)。
14 断开节气门体6芯插头。

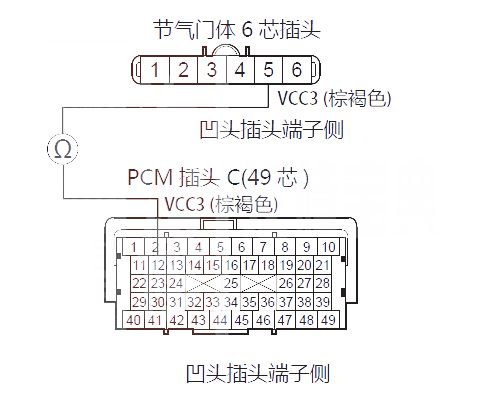

15 检查PCM插头C12端子与节气门体6芯插头5号端子之间的导通性。
艾力绅P0222故障码怎么消除 艾力绅故障码P0222排除方法
是否导通?
是,进行步骤23。
否,排除节气门体与PCM(C12)之间的导线断路故障,然后进行步骤18。
16 将点火开关旋至LOCK(0)位置。
17 更换节气门体。
18 重新连接所有插头。
19 将点火开关旋至ON(II)位置。
20 使用HDS重新设置PCM。
21 进行PCM怠速学习程序。
22 用HDS检查未确定的DTC或已确认DTC。是否DTCPO222被显示?
是,检查节气门体与PCM的端子之间是否连接不良或松动,然后进行步骤01。
否,故障处理完成,如果任何其他未确定的或确定的DTC被显示,进行所显示DTC相关的故障处理。
23 重新连接所有插头。
24 如果没有升级到最新的版本,或更换了一个运行良好的PCM,升级PCM。
25 使用HDS检查未确定的DTC或已确认DTC。是否DTCPO222被显示?
是,检查节气门体与PCM的端子之间是否连接不良或松动,如果PCM已经升级了,更换一个使用良好的PCM,然后重新检查,如果PCM被更换,进行步骤01。
否,如果PCM已经更新了,故障处理结束,如果PCM被更换,更换原来的PCM,如果任何其他未确定的或确定的DTC被显示,进行所显示DTC相关的故障处理。
