蓄电池常见的故障及排除
2020-02-10 23:53:05

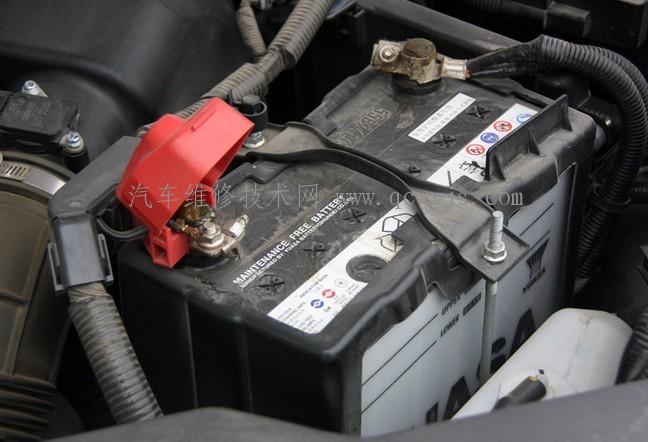

外部故障：外壳裂纹、极柱腐蚀、极柱松动、封胶干裂。
内部故障：极板硫化、活性物质脱落、极板栅架腐蚀、极板短路、自放电、极板拱曲。
故障一：极板硫化
故障特征 www.qcwxjs.com
极板上生成一层白色粗晶粒的PbSO4，在正常充电时不能转化为PbO2和Pb的现象。
（1）硫化的电池放电时，电压急剧降低，过早降至终止电压，电池容量减小。
故障原因
（1）蓄电池长期充电不足或放电后没有及时充电，导致极板上的PbSO4有一部分溶解于电解液中，环境温度越高，溶解度越大。当环境温度降低时，溶解度减小，溶解的PbSO4就会重新析出，在极板上再次结晶，形成硫化。
（2）电解液液面过低，使极板上部与空气接触而被氧化，在行车中，电解液上下波动与极板的氧化部分接触，会生成大晶粒PbSO4硬化层，使极板上部硫化。
（3）长期过量放电或小电流深度放电，使极板深处活性物质的孔隙内生成PbSO4。
（4）新蓄电池初充电不彻底，活性物质未得到充分还原。
（5）电解液密度过高、成分不纯，外部气温变化剧烈。www.qcwxjs.com
排除方法
轻度硫化的蓄电池，可用小电流长时间充电的方法予以排除；硫化较严重者采用去硫化充电方法消除硫化；硫化特别严重的蓄电池应报废。
故障二：活性物质脱落
故障特征
主要指正极板上的活性物质PbO2的脱落。
蓄电池容量减小，充电时从加液孔中可看到有褐色物质，电解液浑浊。www.qcwxjs.com
故障原因
（1）蓄电池充电电流过大，电解液温度过高，使活性物质膨胀、松软而易于脱落。
（2）蓄电池经常过充电，极板孔隙中逸出大量气体，在极板孔隙中造成压力，而使活性物质脱落。ww w.qcwxjs.com
（3）经常低温大电流放电使极板弯曲变形，导致活性物质脱落。
（4）汽车行驶中的颠簸振动。
排除
方法
对于活性物质脱落的铅蓄电池，若沉积物较少时，可清除后继续使用；若沉积物较多时，应更换新极板和电解液。
故障三：极板栅架腐蚀www.qcwxjs.com
故障特征
主要是正极板栅架腐蚀，极板呈腐烂状态，活性物质以块状堆积在隔板之间，蓄电池输出容量降低。
故障原因
（1）蓄电池经常过充电，正极板处产生的O2使栅架氧化。
（2）电解液密度、温度过高、充电时间过长，会加速极板腐蚀。
（3）电解液不纯。
排除方法
腐蚀较轻的蓄电池，电解液中如果有杂质，应倒出电解液，并反复用蒸馏水清洗，然后加入新的电解液，充电后即可使用；
腐蚀较严重的蓄电池，如果是电解液密度过高，可将其调整到规定值，在不充电的情况下继续使用；
腐蚀严重的蓄电池，如栅架断裂、活性物质成块脱落等，则需更换极板。w ww.qcwxjs.com
故障四：极板短路
故障特征
蓄电池正、负极板直接接触或被其它导电物质搭接称为极板短路。
极板短路的蓄电池充电时充电电压很低或为零，电解液温度迅速升高，密度上升很慢，充电末期气泡很少。
故障原因
（1）隔板破损使正、负极板直接接触。www。qcwxjs.com
（2）活性物质大量脱落，沉积后将正、负极板连通。
（3）极板组弯曲。
（4）导电物体落入池内。
排除方法
出现极板短路时，必须将蓄电池拆开检查。
更换破损的隔板，消除沉积的活性物质，校正或更换弯曲的极板组
等。
故障五：自放电
故障特征
蓄电池在无负载的状态下，电量自动消失的现象称为自放电。
如果充足电的蓄电池在30天之内每昼夜容量降低超过2%，称为故障性自放电。
故障原因
（1）电解液不纯，杂质与极板之间以及沉附于极板上的不同杂质之间形成电位差，通过电解液产生局部放电。
（2）蓄电池长期存放，硫酸下沉，使极板上、下部产生电位差引起自放电。
（3）蓄电池溢出的电解液堆积在电池盖的表面，使正、负极柱形成通路。
（4）极板活性物质脱落，下部沉积物过多使极板短路。
排除方法
自放电较轻的蓄电池，可将其正常放完电后，倒出电解液，用蒸馏水反复清洗干净，再加入新电解液，充足电后即可使用；自放电较为严重时，应将电池完全放电，倒出电解液，取出极板组，抽出隔板，用蒸馏水冲洗之后重新组装，加入新的电解液重新充电后使用。
